采油增效 穩產護航｜新風光FD3300智能變頻控制系統破解潛油開采難題
潛油電泵是整套浸沒于井筒井液中工作的多級離心舉升設備，整套系統由井下機組、潛油傳輸電纜以及地面控制配套設備三大部分構成，井下單元自上而下依次包含潛油電機、保護器、油氣分離器與多級離心泵，地面依靠專用控制柜、變壓器完成供電、調速、數據采集與故障保護功能。其工作原理為地面控制柜輸出適配電能，經由潛油電纜驅動井下電機運轉，帶動多級葉輪對井內油水混合流體逐級加壓，克服井筒液柱壓力與管道阻力將原油持續舉升至地面管線，同時控制系統依托實時采集的井下溫度、壓力、運行電流等數據實現變頻閉環調節與故障自鎖保護。
井下機組自下而上依次排布潛油電機、保護器、油氣分離器、多級離心泵，是原油舉升的動力與做功主體。潛油密封電機提供整套系統運轉動力，依靠內部絕緣潤滑油隔絕腐蝕井液；保護器承接電機與泵體結構，平衡腔體內外壓力，補償絕緣油熱脹冷縮，避免電機進水燒毀；油氣分離器剝離井液內游離氣體，防止離心泵發生氣蝕降低泵效；多級離心泵依靠多級葉輪連續對油水介質逐級加壓，克服井筒液柱壓力，完成原油向上輸送。整套設備長期耐受井下高溫、高壓、高礦化度腐蝕工況，是液體舉升的物理執行單元。
02.潛油電纜
電纜捆綁在油管外壁隨同管柱下入井筒，分為動力電纜與測溫測壓集成線纜。動力電纜負責將地面電能穩定輸送至井下潛油電機，電纜本體具備耐溫、耐壓、耐油水腐蝕特性，適配深井苛刻環境；信號線纜實時回傳井下電機溫度、泵入口壓力、機組振動等運行參數，將井下真實工況數據上傳至地面控制系統，打通井下設備與地面管控單元的數據鏈路。

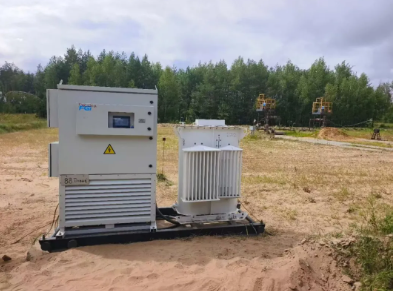

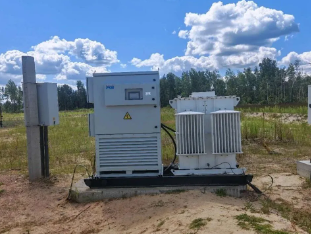

以潛油專用控制柜為主體，搭配升壓 / 降壓變壓器、一次配電元器件構成。變壓器匹配廠區電網電壓，為井下機組提供適配供電電源；控制柜集成變頻器、PLC 主控單元、電流電壓采樣模塊、多類型故障保護回路，可實現機組啟停、變頻調速、負載動態調節，同時搭載過載、欠載、缺相、抽空、漏電、超溫等保護邏輯，出現異常工況立刻執行停機閉鎖，從電氣層面保障電泵運行安全穩定。

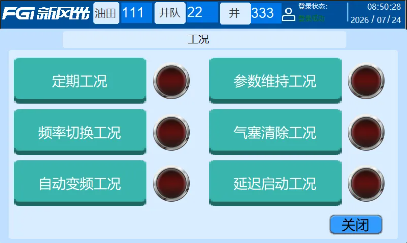

包含多種運行工況（周期運行，自動變頻，頻率切換，參數維持，氣塞清除，延時啟動），滿足井下復雜多變的工作環境。各類工況可依據設定參數自主切換、協同運行，有效應對井筒液面波動、氣堵集聚、供液不穩、開機沖擊等各類現場問題，充分適配油田井下高溫、油氣混雜、產出狀態動態變化的復雜惡劣作業環境，保障機組長期平穩、安全、高效舉升作業。
控制系統集成軟啟動、推動啟動、搖擺啟動三種開機策略。軟啟動抑制沖擊電流，推動模式依靠大扭矩破除介質黏滯阻力，搖擺模式往復擾動解除泵體砂卡、結垢卡滯問題，適配各類復雜井筒開機工況，保障機組啟動安全可靠。
六大類工況包含電網，電機，井下傳感器，模擬量，數字量，絕緣電阻保護。每個保護有啟動后延時保護時間，保護延時動作時間，重啟等待時間，重啟次數，重啟清零時間。依靠分級延時保護 + 有限次數重試機制，既能規避瞬時波動、瞬時干擾造成的誤停機，保障采油作業連續穩定；又可在持續性硬件故障發生時鎖定停機狀態，防止機組反復重啟加劇設備損傷，適配井下高溫、介質復雜、信號易受擾動的苛刻井下工況環境。
多點VF參數，變壓器推薦電壓等數據自動計算設置。整套數據計算與參數設置功能一體化集成在控制柜人機交互界面，簡化現場調試作業門檻，減少人工計算帶來的數值偏差問題，讓潛油電泵供電匹配、變頻調速參數標定更加精準高效，保障井下永磁電機長期工作在額定最優工作區間。
設備搭載專用上位機軟件，支持歷史運行數據長期存儲與多日數據調取分析；設備更新替換時，支持原有整套配置參數一鍵拷貝，5~10min遷移至新設備，簡化現場參數標定流程，提升設備投運效率。
潛油電泵的電機、線纜、傳感器等工作在數千米井下，環境高溫、高壓且充滿腐蝕性介質，其絕緣性能會隨時間不可逆地劣化，因此絕緣檢測是保障其安全、可靠、高效運行的關鍵環節。這不僅僅是檢查一次設備好壞，更是一項關乎生產連續性、維修成本和井下作業安全的關鍵預防措施。
我司以低頻注入法為核心設計出絕緣電阻檢測板，滿足以直流供電、存在交流耦合信號等復雜情況下的絕緣電阻實時檢測與計算，分析故障點，從而避免突發停產、故障擴大化等，實現了油田安全、高效、智能化生產的關鍵一環。
若現場工況環境造成設備瞬時異常故障，設備具備防瞬時誤停機機制；僅在保護延時周期結束后，設備才執行停機保護邏輯。杜絕設備誤停機，保障系統連續穩定運行，降低非正常停機帶來的生產損失與設備啟停損耗。
設備支持故障消除后無人自主重啟，野外井場發生故障停機，系統等待預設重啟時間且故障恢復正常后，機組自動投運復產，減少野外人工到場操作，保障采油作業連續運行，搭配重啟次數限制機制規避設備受損風險。
自動變頻工況依托井下壓力、電機負載電流、井口排量實時反饋構成閉環調控，系統依據實際供液狀況自動調整電機運轉頻率與轉速：產液充足時升頻提速，提升電泵排液能力；液面偏低、供液不足時自動降頻運行?？砷L期將井筒液位維持在合理區間，避免抽空干轉或泵體過載憋壓，保障油井長期平穩穩產。
