賦能工業余熱發電｜新風光FD800工程傳動變頻器解鎖節能新路徑
工業余熱是指工業生產過程中，某一工藝環節完成后產生的、難以直接繼續利用的多余熱能，主要以高溫廢水、廢氣、廢渣等形式存在。工業余熱利用是推動節能減排的重要舉措，有機朗肯循環（ORC）技術作為低溫余熱發電的有效技術路徑之一，經濟效益日益凸顯。合理高效地開發利用余熱資源，對實現節能減排、生態環境保護與經濟可持續發展具有重要意義。余熱發電技術，正是將工業生產過程中富余的熱能轉化為電能的關鍵技術。

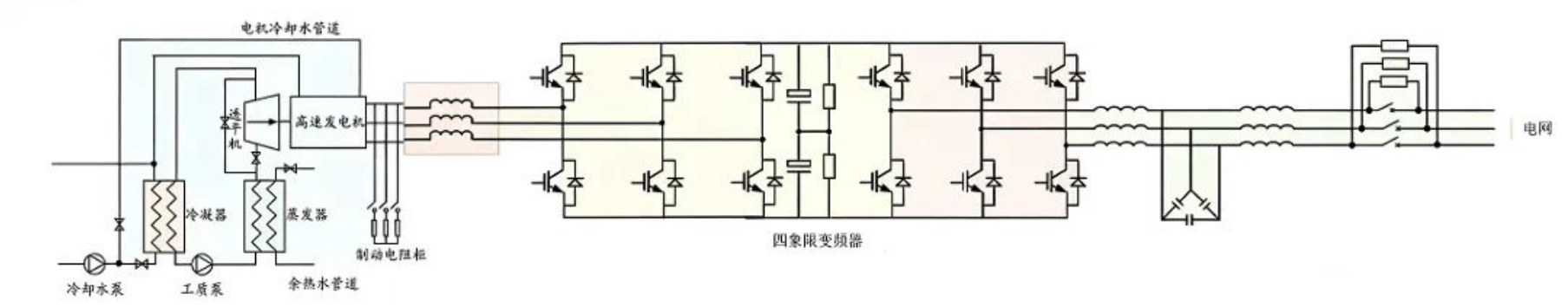

整體主要分為熱循環系統、電機系統、四象限變頻器系統三部分。
熱循環系統
將余熱廢氣、廢水中的熱能轉化為循環工質的熱能。余熱廢水通過余熱水管道進入到蒸發器中，與液態的循環工質充分地進行熱交換，氣態的循環工質進入透平機，推動葉輪轉動做功。做功后的循環工質溫度降低，進入到冷凝器中與冷卻水進行熱交換后液化，重新被工質泵泵入蒸發器進行新一輪的循環。
電機系統
將透平機葉輪的機械能轉換為電能。透平機葉輪直接驅動發電機的轉子高速旋轉，在電機繞組中產生電能。
四象限變頻器系統
將電機的高頻電壓轉化為與電網電壓頻率一致的電能。發電機發出的電能經過整流、逆變、濾波后接入電網。在發電機與變頻器之間的制動電阻柜是用于故障狀態下釋放電機多余的電能，以防轉子轉速飛升。
支持定制化開發
對電氣設備及電網的益處。由于變頻器卓越的軟啟動/停止功能(可能零轉速啟動)，啟動電流可限制在額定電流以內，實現電機軟啟動，大大減小了啟動沖擊電流對電動機和電網的沖擊;使電機的轉速平穩，由此減少了電機故障，從而大大延長了電機的檢修周期和使用壽命。使用變頻器可提高功率因素，減少無功損耗。
對機械設備及管網的益處。由于變頻器特有的平滑調節，從而大大減少了電機的機械磨損，降低了軸承、軸瓦的溫度，有效減少了檢修費用。

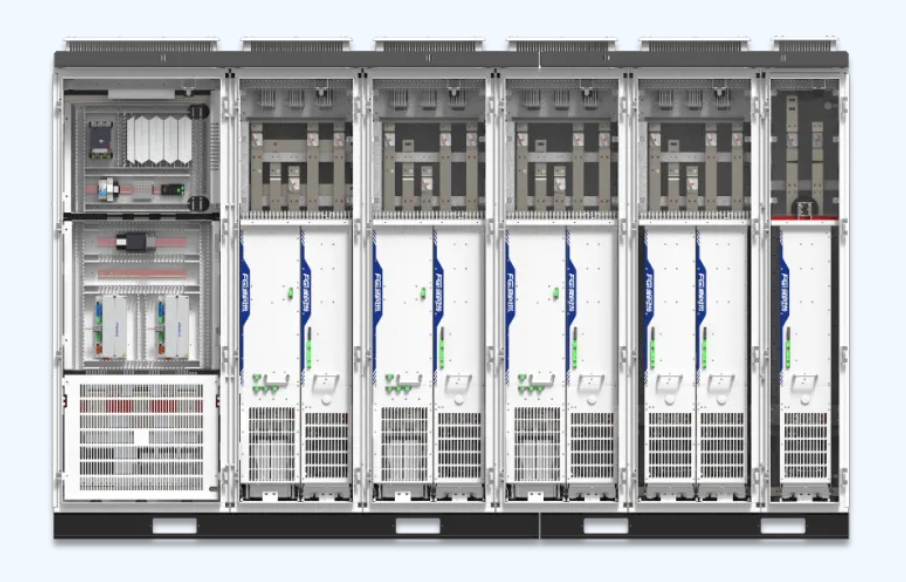

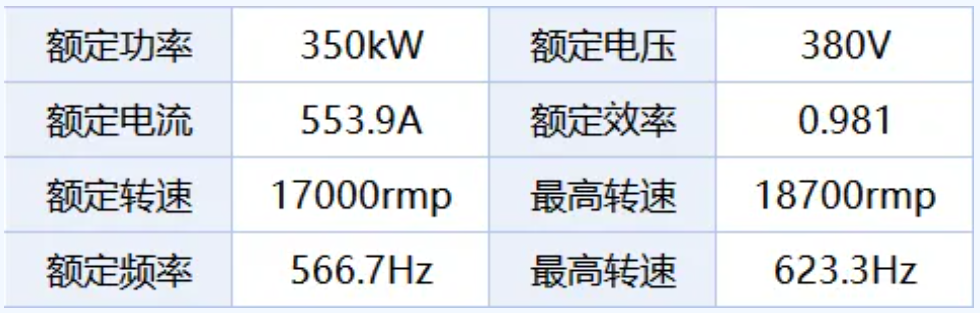

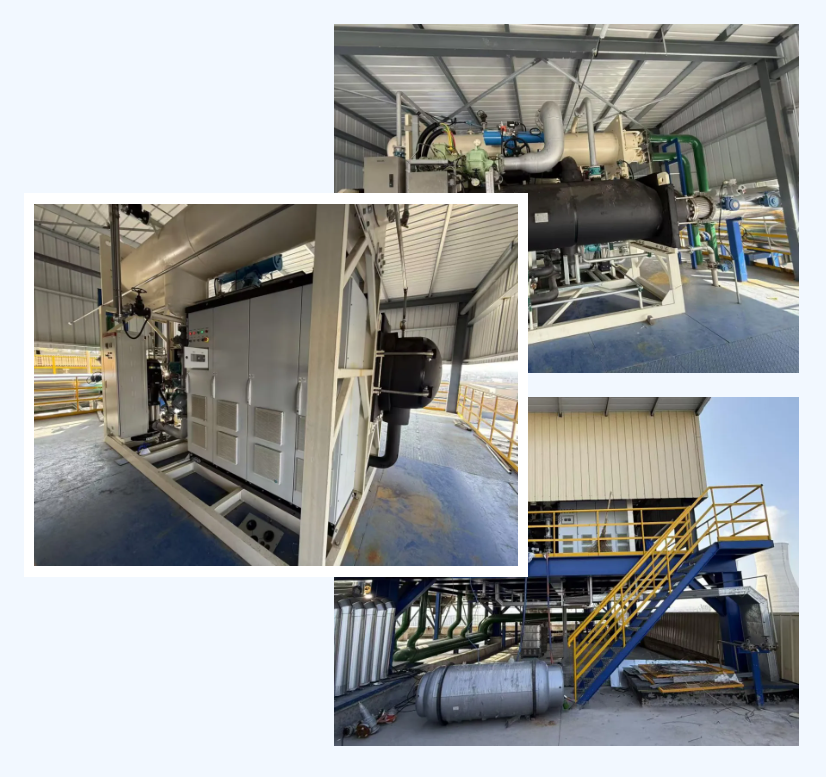

實際案例 安徽某新材料有限公司主要發展輕量舒感功能性差別化纖維，年產量120萬噸，本次建設的是其聚酯車間的余熱回收系統-熱量來源主要是是其生產過程中產生多余的廢氣及廢水，該發電系統中共計三套發電機組,需要全天候24小時運行，其聚酯車間用電量每年約節省735.84萬度電。 本項目使用新風光變頻器型號為FD800-80F-975-4 ，變頻器系統主要由制動電阻柜、逆變柜、AFE整流柜、LCL濾波、相應電氣配件組成。 項目中電機參數： FD800工程傳動變頻器 優勢 1、控制系統采用DSP+FPGA+ARM三核控制，控制算法完全數字化； 2、具備優異的電機速度與轉矩的控制性能； 3、具有豐富的用戶接口和配置； 4、模塊化設計方案； 5、支持電機四象限運行，回饋給電網的電流諧波含量低于4%； 6、單元與柜機靈活配置，可以應用在需要高過載能力、高可靠性、連續作業的工況； 7、產品支持連續運行，功率單元高度冗余，多單元并機柜機產品，功率單元發生故障，柜機系統可以在降額工況下保持輸出，最大程度降低整體系統突然停機可能引發的風險。 新風光FD800工程傳動變頻器憑借三核控制、高可靠性、靈活配置等核心優勢，全程護航三套發電機組24小時穩定運行，既破解了高溫、高負荷工況下的運行難題，又通過軟啟動、低諧波等特性，守護電網與設備安全，降低運維成本，讓余熱利用更高效、更省心。 未來，我們將持續深耕工業節能領域，以定制化技術、高品質產品，賦能更多企業挖掘余熱價值，推動節能減排落地生根，助力工業領域?qū)崿F(xiàn)生態效益與經濟效益的雙向共贏，共繪綠色發展新藍圖！
