工變頻無擾切換 | 新風光FD300變頻器在大功率泵組上的應用

發布時間：2026-05-25　作者：新風光

某大型工業企業新建膏體充填站，配套管道沖洗系統，配置2臺185kW/690V高壓沖洗泵，用于充填作業后高壓水沖洗管道，防止膏體凝固堵塞。


泵組運行特點：

啟動頻繁、長期輕載、恒速運行、沖擊敏感


傳統直接啟動存在三大問題：
1.啟動電流達額定電流5～7倍（930～1302A），頻繁沖擊690V電網，造成電壓波動；
2.沖擊電流影響同母線攪拌機、充填泵等精密設備穩定運行；
3.機械沖擊大，軸承、密封件磨損快，維護成本高、壽命短。

系統方案設計

為解決上述痛點，項目采用新風光FD300系列變頻器 ，“變頻軟啟動+無擾切換工頻運行”全數字化無擾切換方案，實現變頻軟啟動→精準鎖相同步→無縫切換工頻→工頻穩定運行全過程，無需外加 PLC，系統高度集成、零沖擊、高可靠。


負載工況及參數

電機功率：185kW

額定電壓：690V

額定電流：186A

額定轉速：2980r/min

運行模式：頻繁啟停、輕載恒速、無需調速

切換要求：零沖擊、無斷電、毫秒級無縫


設備選型

選用新風光FD300-185G-6高性能變頻器，適配690V工業電網，核心配置：

額定功率：185kW（1:1 匹配電機）

過載能力：150%/1min、180%/10s

控制核心：高性能DSP（150MHz）

擴展卡：VA鎖相同步卡（內置工頻采樣、鎖相、同步算法）

控制架構：DSP全數字化自主控制，無需PLC


系統拓?fù)?/span>

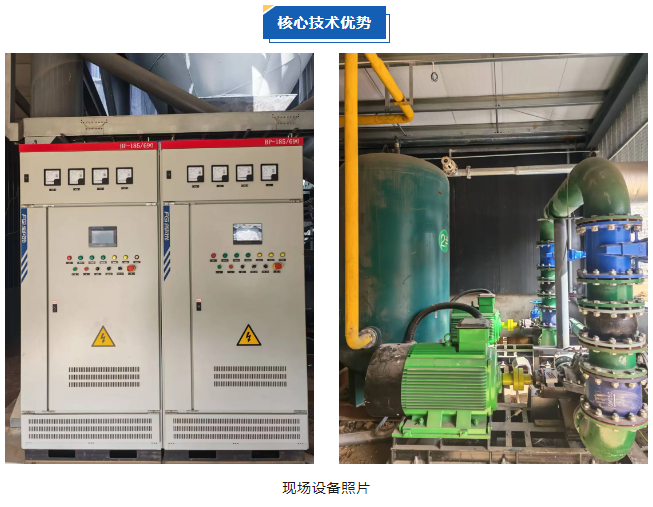

每臺電機配置一套變頻柜，包含：

  • 輸入斷路器、變頻器、變頻接觸器、工頻接觸器

  • VA 同步卡、DSP控制單元、電機綜合保護器

  • 觸摸屏（可選）、上位機通訊接口（預留）

切換邏輯：變頻器DSP內部獨立完成鎖相、同步、切換時序，無外部控制依賴，故障點少、響應快。

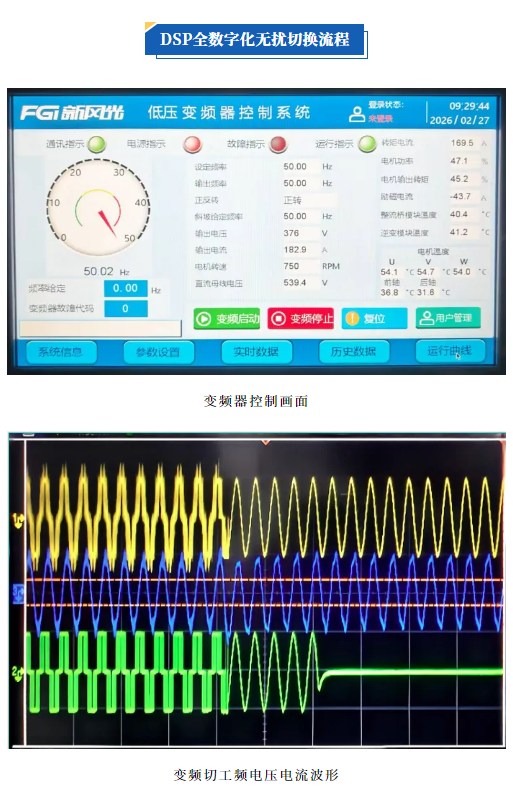

切換全程由變頻器內置DSP自主完成，無需PLC/上位機干預，分五個階段：

階段 1
變頻軟啟動（零沖擊）

DSP收到啟動指令后，頻率0Hz線性升至50Hz，電流平滑上升，峰值≤186A（額定電流），無沖擊電流、無轉矩突變，電機平穩加速。

階段 2
電網鎖相跟蹤（高精度）

電機穩定50Hz運行后，DSP通過雙通道高速采樣（100μs），實時提取工頻電網頻率、相位、幅值，運行SPLL軟件鎖相。

階段 3
預測控制同步調節（精準匹配）

鎖相后，DSP采用預測控制算法，提前預判誤差、動態調節輸出，避免PI超調/振蕩，實現變頻輸出與工頻電網完全一致。

階段 4
先投后切無縫切換（毫秒級）

DSP確認同步后，執行15ms級 “先合工頻、再斷變頻” ，關鍵效果：切換瞬間無斷電間隙、電流=空載電流51A，零沖擊、零波動。

階段 5
工頻穩定運行

切換完成后，電機50Hz工頻恒速運行，變頻器僅啟動階段工作（約20～25s），其余時間休眠，延長變頻器壽命、降低能耗。





01電網側

零波動、穩運行：啟動與切換無沖擊電流，690V電網電壓穩定，同母線精密設備運行可靠、故障率下降。


02設備側

磨損、長壽命：電機：無沖擊，絕緣壽命延長；泵體：軸承、密封件磨損大幅降低，維護頻次減少、成本下降。


03經濟側

省投資、降能耗：省PLC+編程費，兩臺省30%投資；變頻器短時工作、長期休眠，電子元件壽命延長、能耗降低。


04運維側

易操作、易維護：一鍵啟停、自動切換，無需人工干預；標準化模塊更換，無需復雜PLC邏輯排查。


總結

本項目采用新風光FD300系列變頻器全數字化無擾切換方案，完美解決大功率泵組頻繁啟停、沖擊大、壽命短、維護貴痛點。方案無需PLC、零沖擊、高可靠、易維護、投資省，適用于冶金、化工、市政供水等恒速、頻繁啟停、無需調速的中大功率泵/風機負載，具有極高推廣價值與工程借鑒意義。
